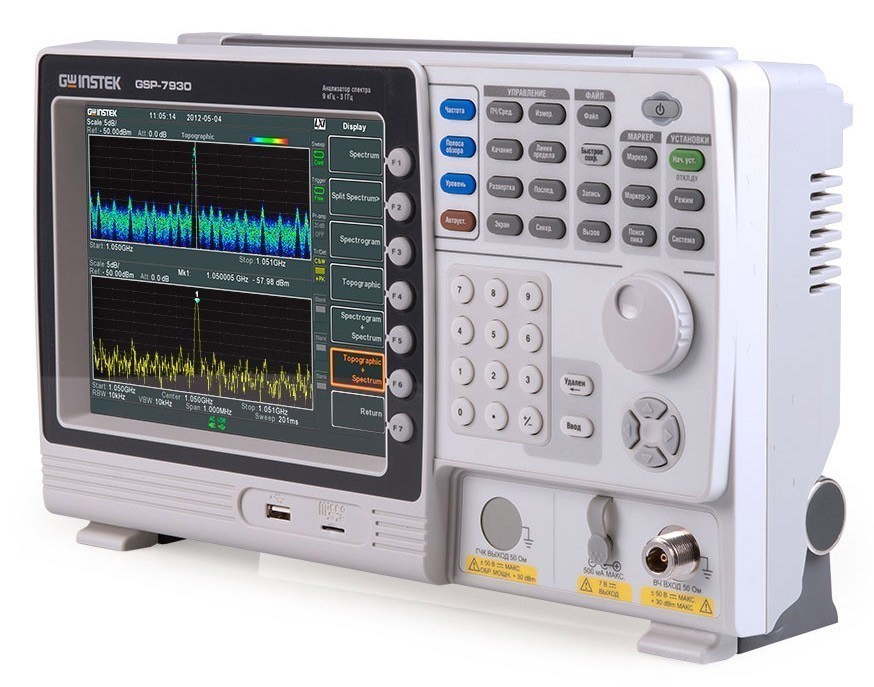

GSP-7930 - анализатор спектра цифровой

Цифровой анализатор спектра 9 кГц...3 ГГц; диапазон измерения уровня –122…20 дБмВт; фильтры ПЧ: 3 кГц; 30 кГц; 300 кГц; 4 МГц

Особенности анализатора спектра цифрового GSP-7930
-Цифровой анализатор спектра 9 кГц...3 ГГц;
-диапазон измерения уровня –122…20 дБмВт;
-фильтры ПЧ: 3 кГц; 30 кГц; 300 кГц; 4 МГц;
-цифровая ФАПЧ;
-плотность собственных шумов –152 дБмВт/Гц;
-фазовый шумы -85 дБн/Гц при отстройке 20 кГц;
-измерение мощности (в канале, соотн. мощностей в смежных каналах, измерение полосы по уровню); маркерные измерения (10 маркеров);
-запись до 100 спектрограмм с временными метками или профилей;
-опции: трекинг генератор, термостатированный ОГ, аккумулятор, фильтры ЭМС и ПЧ, демодулятор АМ/ЧМ, GPIB.

Технические характеристики анализатора спектра цифрового GSP-7930

Частота
Частотный диапазон: 9 кГц…3000 МГц
Погрешность источника опорной частоты: ±2,5х10-6 (±1х10-6 -опция)
Полоса обзора
Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц)
Плотность фазовых шумов:
-88 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
-95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
-113 дБн/Гц при отстройке на 10 МГц относительно несущей 1 ГГц
Скорость развертки: 22 мс…1000 с (при нулевой полосе обзора > ), 50 мкс…1000 с (при полосе обзора 0)
Режимы развертки: Непрерывный, однократный

Полоса пропускания
Полоса пропускания ПЧ (RBW):
10 Гц … 10 кГц (шаг 1-3), 10 кГц … 1 МГц (шаг 10%), фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц (-6 дБ)
Погрешность установки полосы пропускания ПЧ: ± 8 % (ном.) при ПЧ ≥ 750 кГц, ± 5 % (ном.) при ПЧ < 750 кГц
Избирательность по уровням (60 дБ/ 3 дБ): 4,5:1
Полоса пропускания видео (VBW): 1 Гц…1 МГц (шаг 1-3-10)

Амплитуда
Диапазон измерений:
От среднего уровня собственных шумов до +18 дБ в полосе от 100 кГц до 1 МГц
до + 21 дБ в полосе от 1 МГц до 10 МГц
до + 30 дБ в полосе от 10 МГц до 3 ГГц
Аттенюатор: 0 … 50 дБ ( шаг 1 дБ)
Погрешность аттенюатора: ± 1,5 дБ
Предусилитель: 18 дБ, 1 МГц…3 ГГц
Макс. входной уровень: 33 дБмВт, постоянное 50 В
Уровень компрессии на 1 дБ:
0 дБ при несущей частоте ≥ 50 МГц без предусилителя
-22дБ при несущей частоте ≥ 50 МГц с предусилителем
Средний уровень
собственного шума (DANL)
С выключенным предусилителем:
С включенным предусилителем
-93 дБм: 9 кГц…100 кГц: -108 дБм - 3х(F/100 кГц) дБ: 100 кГц…1 МГц
-90 дБм - 3х(F/100 кГц) дБ: 100 кГц…1 МГц: -142 дБм: 1 МГц…10 МГц
-122 дБм: 1 МГц…3 ГГц: -145 дБм + 3х(F/1 ГГц) дБ: 1 МГц…3 ГГц
Суммарная амплитудная: С выключенным предусилителем: ± 0,3 дБ
Погрешность измерения
уровня     С включенным предусилителем: ± 0,4 дБ

Неравномерность АЧХ
С выключенным предусилителем: С включенным предусилителем
± 0,5 дБ: 100 кГц…2 ГГц: ± 0,6 дБ: 1 МГц…2 ГГц
± 0,7 дБ: 2 ГГц…3 ГГц: ± 0,8 дБ: 2 ГГц…3 ГГц
Погрешность полосы пропускания при ее переключении:
± 0,15 дБ: относительно установленной RBW 10 кГц
Погрешность установки опорного уровня: 0,5 дБ (типично)
Гармонические искажения второго порядка (SHI):
+35 дБм: 10 МГц…775 МГц
+60 дБм: 775 МГц…1,5 ГГц
Интермодуляционные
искажения третьего порядка
(TOI): > 1 дБ: 300 МГц…3 ГГц
Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
Детекторы графика: Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ
Функции трассировки: Стирание и запись, удержание максимума/ минимума, просмотр, холостой ход, усреднение

Входы/выходы
ВЧ вход: Соединитель N-типа; 50 Ом; КСВН <1,6 (300 кГц…3 ГГц, ослабление > 10 дБ)
Внешняя синхронизация: Соединитель BNC-типа; входная амплитуда 3,3 В (CMOS)
Вход/выход опорной частоты: Соединитель BNC-типа: 10 МГц, 50 Ом, - 5 дБм…+10 дБм
ДУ: LAN, USB, RS232
Вход питания постоянным напряжением: 7 В/500 мА; разъем SMB
Выход ПЧ:
Соединитель SMA-типа, ПЧ = 886 МГц, 50 Ом, выход -25 дБм (10 дБ аттенюатор, вход 0 дБм@1 ГГц)
Медиа выходы: Видео DVI-I, аудио 3,5мм jack моно

Общие данные

• Внутренняя память: 16 МБ
• Дисплей: 8,4”, ЖК, разрешение 800х600
• Потребляемая мощность: < 65 Вт
• Условия эксплуатации: +5…+45 °С
• Напряжение питания: 100…240 В (автовыбор), 50/50 Гц. Опция – батарейного питания
• Габаритные размеры: 210х350х100 мм
• Масса: < 4,5 кг (включая все опции: прибор +TG+GPIB+батарейное питание)

Комплект поставки GSP-7930:
1.Анализатор спектра цифровой GSP-7930 - 1
2.Руководство по эксплуатации - 1
3.Шнур питания - 1

Дополнительная комплектация GSP-7930:

(Поставляется по отдельному заказу)
1.ADP-002 - кабель
2.KIT GSC5 - комплект
3.Опция 01 (GSP-7930) - трекинг генератор
4.Опция 02 (GSP-7930) - комплект аккумуляторов для батарейного питания (2 Li-Ion бат.)
5.Опция 03 (GSP-7930) - интерфейс GPIB

Производство компании GW Instek (Тайвань)
