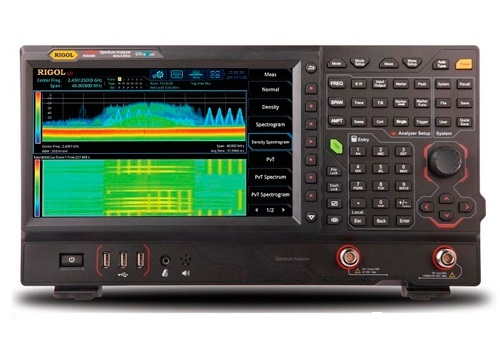

RSA5065 — анализатор спектра реального времени

RSA5065 — анализатор спектра реального времени
RSA5065 — анализатор спектра реального времени
RSA5065 — анализатор спектра реального времени
Артикул: 416067
Модель: RSA5065
Гарантия: 36 мес.
Бренд: Rigol Technologies
Цена:
1 089 475 Р
Доступен для заказа
Добавить к сравнению

Новейший прибор Rigol серии RSA5000 оперирует инновационной технологией Ultra-Real, которая объединяет в себе полноценный свипирующий анализатор спектра и анализатор спектра в реальном масштабе времени. В режиме реального времени анализатор Rigol серии RSA5000 позволяет измерять и отображать спектр во временной области с полосой обзора до 40 МГц с гарантированным захватом сигналов с минимальной длительностью 7,45 мкс.

Модель RSA5065-TG отличается от RSA5065 наличием трекинг генератора.

Трекинг-генератор в измерительной технике — это генератор гармонических сигналов сверхвысокой или высокой частоты, который управляется при помощи анализатора спектра. Мгновенная частота колебаний на выходе трекинг-генератора точно равна частоте, на которую в данный момент времени настроен полосовой фильтр анализатора спектра. Конструктивно, трекинг-генератор представляет собой 2х- или 3х-ступенчатый синтезатор частоты. В нём реализуется функция преобразования частоты, обратная функции преобразования частоты в анализаторе спектра.

Пара из трекинг-генератора и управляющего им анализатора спектра образует простейший замкнутый испытательный стенд (сетевой анализатор, тестер) для проверки радиочастотных цепей и кабельных линий.

Параметр Значение
Для всех измерительных режимов
ЧАСТОТА
Частотный диапазон 9 кГц…6,5 ГГц
ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ
Опорная частота 10 МГц
Точность после калибровки стандартно
опция OCXO-C08 <0,1 ppm
Температурная стабильность источника опорной частоты (0~50 °C) стандартно <0,5 ppm
опция OCXO-C08 <0,005 ppm
Старение стандартно
опция OCXO-C08 <0,03 ppm/год
Режим стандартного анализатора спектра со свипированием (GPSA)
ЧАСТОТА
Маркер Разрешение ± полоса обзора / (количество точек развертки-1)
Погрешность ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты Разрешение 1 Гц
Погрешность ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
Полоса обзора Диапазон Нулевая, 10 Гц ... максимальная частота
Разрешение 2 Гц
Погрешность ± полоса обзора / (количество точек развертки-1)
Плотность фазовых шумов (500 МГц, 20~30 °C) 1 кГц
10 кГц
100 кГц
1 МГц
Полоса пропускания Разрешение ПЧ RBW (-3 дБ) 1 Гц… 1 МГц,с шагом 1-3-10
Погрешность RBW <5%
Избирательность (60 дБ/3 дБ) <5:1
Разрешение видео VBW (-3 дБ) 1 Гц… 1 МГц,с шагом 1-3-10
Разрешение RBW (-6 дБ) 200 Гц, 9 кГц, 120 кГц, 1 МГц
АМПЛИТУДА
Измерение уровня (fц ≥ 10 МГц) Диапазон Уровень собственных шумов … +30 дБм
Максимальный уровень на входе Постоянное напряжение 50 В
Максимальный уровень CW RF Power +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
- 10 дБм , аттенюатор =20 дБ, предусилитель вкл.
Максимальный опасный уровень CW RF Power +33 дБм (2 Вт)
Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, нормализован к 1 Гц без предусилителя
9 кГц...100 кГц
100 кГц...20 МГц
20 МГц…1,5 ГГц
1,5 ГГц…2,7 ГГц
2,7 ГГц…3,2 ГГц
3,2 ГГц...5,5 ГГц
5,5 ГГц…6,5 ГГц
с предусилителем (опция RSA5000-PA)
100 кГц...20 МГц
20 МГц…1,5 ГГц
1,5 ГГц…2,7 ГГц
2,7 ГГц…3,2 ГГц
3,2 ГГц...5,5 ГГц
5,5 ГГц…6,5 ГГц
Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц) без предусилителя
100 кГц…3,2 ГГц <0,5 дБ; <0,3 дБ (тип.)
3,2 ГГц...6,5 ГГц <0,7 дБ; <0,5 дБ (тип.)
с предусилителем (опция RSA5000-PA)
100 кГц…3,2 ГГц <0,7 дБ; <0,3 дБ (тип.)
3,2 ГГц...6,5 ГГц <0,9 дБ; <0,5 дБ (тип.)
Отображение уровня Логарифмическая шкала 1 дБ…200 дБ
Линейная шкала 0 до опорного уровня
Количество точек 801
Количество графиков 6
Тип детектора обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый
Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Аттенюатор Диапазон ослабления 0…50 дБ, с шагом 1 дБ
Погрешность переключения (fц=50 МГц, аттенюатор = 10 дБ) <0,3 дБ
Абсолютная амплитудная погрешность
(центральная частота = 50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C)
<0,3 дБ
Установка опорного уровня Логарифмическая шкала -170 дБм…+30 дБм с шагом 0,01 дБ
Линейная шкала 707 пВ...7,07 В; 0,11% разрешение
Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ,
RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 °C to 30 °C)
<0,8 дБ
Погрешность переключения RBW 1 Гц...1 МГц <0,1 дБ
3 МГц, 10 МГц <0,3 дБ
Предусилитель (опция RSA5000-PA) Частотный диапазон 100 кГц…6,5 ГГц
Усиление 20 дБ
КСВН (аттенюатор ≥10 дБ, предусилитель выкл.) 300 кГц…3,2 ГГц <1,6 дБ
3,2 ГГц...6,5 ГГц <1,8 дБ
Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)
SHI : +45 дБм
Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)
TOI: +11 дБм, типично +15 дБм
Комбинационные искажения
Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ)
РАЗВЕРТКА
Время развертки Нулевой обзор 1 мкс…6000 с
Полоса обзора ≥10 Г 1 мс... 4000 с
Погрешность времени развертки Нулевой обзор 5%
Полоса обзора ≥10 Гц, RBW ≥1 кГц 5%
Тип запуска непрерывный, однократный
ЗАПУСК
Источник свободный, внешний 1, внешний 2, видео
Задержка Нулевой обзор 0...500 мс
Полоса обзора ≥10 Гц 0...500 мс
ТРЕКИНГ-ГЕНЕРАТОР (только в модели RSA5065-TG)
Частотный диапазон 100 кГц...6,5 ГГц
Выходной уровень Диапазон -40 дБм...0 дБм
Разрешение 1 дБ
Нелинейность (отн. 50 МГц) ±3 дБ
Режим анализатора спектра реального времени (RTSA)
Основные параметры RTSA
Полоса анализа в реальном времени Стандартно 25 МГц
Опция RSA5000-B40 40 МГц
Минимальная длительность для гарантированного захвата сигналов 100% POI , мкс Максимальная полоса обзора, окно Kaise 7,45 мкс
Полоса обзора RBW1 RBW2 RBW3 RBW4 RBW5 RBW6
40 МГц 26,9 16,9 11,9 9,32 8,07 7,45
25 МГц 38,9 22,9 14,9 10,9 8,82 7,82
10МГц 86,8 46,8 26,8 16,8 11,8 9,30
1 МГц 807 407 207 107 56,3 31,3
Тип детектора выборка, положительный пиковый, отрицательный пиковый, среднее
Количество графиков 6
Тип окна Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
Разрешение (для окна Kaiser) обеспечивает 6 RBW для каждого окна, кроме прямоугольного
Полоса обзора Минимальный диапазон / Максимальный диапазон
40 МГц 100 кГц / 3,21 МГц
25 МГц 62,8 кГц / 2,01 МГц
10 МГц 25,1 кГц / 804 кГц
1 МГц 2,51 кГц / 80,4 кГц
100 КГц 251 Гц / 8,04 кГц
Максимальная частота дискретизации 51,2 Мвыб/сек
Скорость БПФ (FFT) 146484 FFT/сек
Количество маркеров 8
Разрешение по амплитуде 0,01 дБ
Количество точек по частоте 801
Время захвата (максимальная дискретизация) >156,5 мкс
Амплитуда Неравномерность АЧХ <0,5 дБ
SFDR
Режим Density (Спектральная плотность)
Диапазон плотности 0...100% с шагом 0,1%
Минимальная полоса обзора 5 кГц
Персистенция 32 мс...10 с
Режим Spectrogram (Спектрограмма)
Глубина памяти 8192 точки
Динамический диапазон (охват. Bitmap) 200 дБ
Режим PvT (Распределение мощности во времени)
Минимальное время захвата 187,9 мкс
Максимальное время захвата 40 с
Источник запуска внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT
Запуск по частотной маске FMT
Диаграмма запуска спектральная плотность, спектрограмма, обычная, PVT
Разрешение запуска 0,5 дБ
Критерии запуска входит, выходит, внутри, снаружи, входит-выходит, выходит-входит
ВХОДЫ / ВЫХОДЫ
Разъемы на передней панели RF вход (ВЧ вход) Разъем N-типа (female)
Импеданс 50 Ом
Вход / Выход источника опорного сигнала Внутренний источник Частота 10 МГц
Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
Разъем BNC-тип (female)
Импеданс 50 Ом
Внешний источник Частота 10 МГц±5 ppm
Входной уровень 0 дБм…+10 дБм
Разъем BNC-тип (female)
Импеданс 50 Ом
Вход / Выход внешнего запуска Вход внешнего запуска 1 Разъем BNC-тип (female)
Импеданс ≥1 кОм
Уровень запуска: 5 В TTL уровень
Вход внешнего запуска 2 /
Выход синхронизации
Разъем BNC-тип (female)
Импеданс ≥1 кОм (вход внешнего запуска 2)
Импеданс 50 Ом (выход синхронизации)
Уровень запуска: 5 В TTL уровень
Другие разъемы IF выход (выход ПЧ) Частота 430 МГц±20 МГц
Разъем SMB (male)
Импеданс 50 Ом
Интерфейсы USB Host (4 порта) Разъем A-plug
Версия 2.0
USB Device Разъем B-plug
Версия 2.0
LAN Разъем 100/1000Base, RJ-45
Протокол LXI Core 2011 Device
HDMI Разъем A-plug
Протокол HDMI 1.4b
ОБЩИЕ ДАННЫЕ
Дисплей Тип Емкостной мультитач
Разрешение 1024 х 600 пикселей
Размер 10,1"
Количество цветов 24 бит
Поддержка принтера Сетевой принтер
Память Внутренняя 512 Мб
Внешняя USB-флэш накопитель
Питание Напряжение AC 100 В… 240 В
Частота 45 Гц… 440 Гц
Потребляемая мощность 55 Вт (тип.), макс. 90 Вт (со всеми опциями)
Габаритные размеры 410 x 224 х 135 мм
Масса 4,95 кг
Рабочая температура 0…50 °C
Наименование RSA5065 RSA5065-TG
1 Анализатор спектра RSA5065 1 1
2 Опция трекинг-генератора - 1
3 Кабель питания 1 1
4 Руководство по эксплуатации 1 1
