Назначение высоковольтной испытательной установки УВУ-50/70Л-08:
Испытательно-прожигающая установка УВУ-50/70Л-08 предназначена для испытания электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов и электрооборудования по параметрам: напряжение пробоя, ток утечки или ток выключения, а также для предварительного прожига дефектной изоляции силовых кабелей.
Описание высоковольтной испытательной установки УВУ-50/70Л-08:

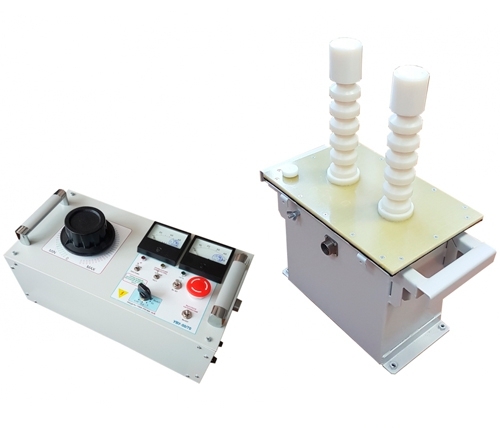

Высоковольтная испытательная установка УВУ-50/70Л состоит из двух блоков - высоковольтного и блока управления и имеет два режима работы: «ТЕСТ» и «ПРОЖИГ». Разъем для подключения наружного конечного выключателя и «0».
Технические характеристики высоковольтной испытательной установки УВУ-50/70Л-08:
| Параметр | УВУ-50/70Л-03 | УВУ-50/70Л-05 | УВУ-50/70Л-08 | УВУ-50/70-031 | УВУ-50/70-032 | УВУ-50/70-035 |
| Напряжения переменного тока на выходе не менее, кВ | 0 – 50 | |||||
| Напряжения постоянного тока на выходе не менее, кВ | 0 - 70 | |||||
| Переменный ток на выходе не менее, мА | 1 – 20 | 1 – 50 | 1-80 | 1 – 10 | 1 – 50 | |
| Управление | Ручное | Ручное и автоматическое программируемое | ||||
| Дополнительные функции | Прогрузка и первоначальный прожиг силовых кабелей | - | Работа с ПК | |||
| Погрешность, % | ± 3 % | |||||
| U сети, V | 220 ± 22 / 50 ± 1 | |||||
| Масса высоковольтного блока | 32 | 55 | 94 | 32 | 32 | 55 |
| Масса блока управления | 15 | 15 | 15 | 8 | 8 | 8 |
| Габаритные размеры высоковольтного блока, мм | 420х230х520 | 420х290х620 | 420х290х820 | 420х230х520 | 420х230х520 | 420х230х620 |
| Габаритные размеры блока управления, мм | 460х160х240 | |||||
Комплект поставки УВУ-50/70Л-08
| № | Наименование | Количество |
| 1 | Блок управления | 1 |
| 2 | Высоковольтный трансформатор | 1 |
| 3 | Комплект соединительных кабелей | 1 |
| 4 | Провода заземления | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Аттестат первичный | 1 |
| 7 | Протокол первичной аттестации | 1 |
| 8 | Программа и методика аттестации | 1 |
