ГВИ-36М Портативный генератор высоковольтных импульсов

ГВИ-36М Портативный генератор высоковольтных импульсов
ГВИ-36М Портативный генератор высоковольтных импульсов
Артикул: 759064
Модель: ГВИ-36М
Гарантия: 12 мес.
Бренд: Энергоскан
Цена:
730 000 Р
Доступен для заказа
Добавить к сравнению

Особенности

  • портативное исполнение в ударопрочном кейсе
  • выходное напряжение до 36 кВ
  • мощность импульса до 2000 Дж
  • возможность реализации беспрожиговых методов
  • автоматических разряд накопленной энергии
  • высоковольтный изолированный кабель для подключения

Описание

Высокое выходное напряжение (0 – 36 кВ) и большая мощность импульса (1000 / 2000 Дж) позволяют находить места повреждений с различными типами повреждений кабелей низкого, среднего и высокого напряжения с различным типом изоляции.

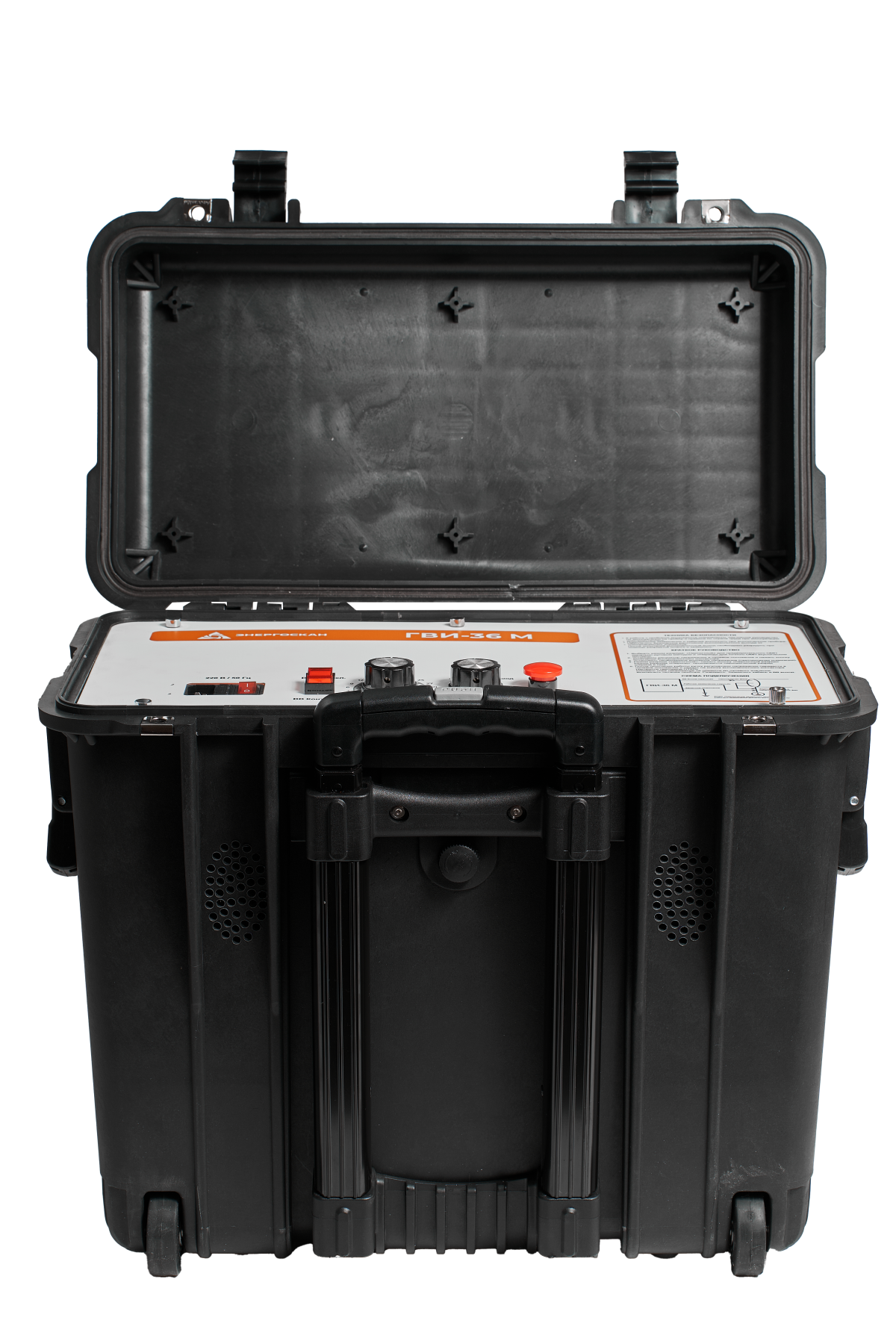

Генератор выполнен в защищенном пластиковом кейсе с колесиками и ручкой для транспортировки. Малые габариты и вес генератора позволяют с удобством осуществлять транспортировку устройства, в том числе и в труднодоступные места: шахты, тоннели метро, здания и места куда могут проехать только снегоболотоходы.

Регулятор напряжения позволяет плавно регулировать напряжение заряда конденсаторов и обеспечивает плавную регулировку постоянного напряжения. Также устройство обладает функцией автоматического разряда накопленной энергии объекта после завершения испытания.

Режимы работы генератора

  • выход постоянного (выпрямленного) напряжения,
  • одиночный импульсный разряд,
  • периодический импульсный разряд (периодичность 5 секунд).

Описание методов

Акустический метод точного ОМП кабеля реализуется путем совместного использовании генератора высоковольтных импульсов и акустического приемника. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы).

Генератор выдает импульсное напряжение с крутым фронтом, которое создает электрический пробой кабеля в месте повреждения. Электрический пробой в месте повреждения кабеля является источником электромагнитных и акустических волн, которые можно зафиксировать на поверхности земли с помощью соответствующих приемников.

Параметр Значение
Выходное импульсное напряжение, кВ 0-32
Выходное постоянное напряжение, кВ 0-36
Время непрерывной работы в импульсном режиме при максимальном напряжении, мин 30
Максимальная энергия импульса, Дж 1000 / 2000
Емкость конденсатора, мкФ 2 / 4
Диапазон рабочих температур -10... +40 0С
Относительная влажность 5-90 %
Напряжения питания частотой 50 Гц, В 220
Потребляемая мощность не более, кВт 2
Габаритные размеры, мм 400х460х300
Масса, кг 20
  1. Генератор ГВИ-36М в кейсе
  2. Высоковольтный кабель в сумке
  3. Кабель заземления
  4. Кабель питания
  5. Документация (паспорт, руководство по эксплуатации)
