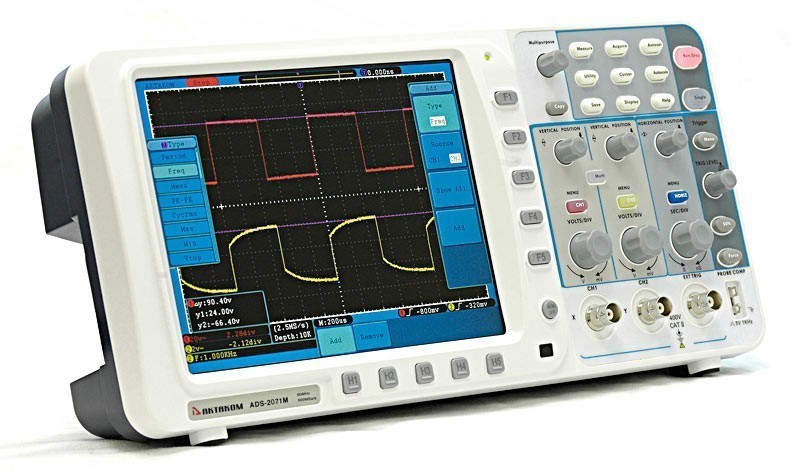

ADS-2071M — осциллограф цифровой

ADS-2071M — осциллограф цифровой
Артикул: 411072
Гарантия: 14 месяцев
Бренд: АКТАКОМ
Цена:
31 565 Р
Доступен для заказа
Добавить к сравнению

Технические харакетристики осциллографа цифрового ADS-2071M:

Параметр Значение
Полоса пропускания 70 MГц
Количество каналов 2 + внешний запуск
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 500 Mвыб/сек (250 Mвыб/сек - 2 канала)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 MΩ±2% в параллель 10 пФ±5 пФ
Учет ослабления пробников 1X, 10X, 100X, 1000X
Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик)
Ограничение полосы пропускания полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Параметры горизонтальной системы Диапазон частоты выборки 0.5 Выб/сек ~ 500 Mвыб/сек (один канал)
0.5 Выб/сек ~ 250 Mвыб/сек (два канала)
Интерполяция (sin x)/x
Глубина записи 10 M точек на каждый канал
Коэффициент развертки 5 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки ±100 ppm
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 2 мВ/дел ~ 10 В/дел
Диапазон смещения ±10 делений
Полоса пропускания для аналогового периодического сигнала 70 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания (60 МГц) ≤5.0 нс (типичное)
Погрешность коэф.усиления ±3%
Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения Курсорные ΔV и ΔT между курсорами
Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции +, -, *, / ,FFT
Сохранение во внутреннюю память 15 осциллограмм
Фигуры Лиссажу Диапазон Полный
Сдвиг фаз ±3 градуса
Частота ( типичное) 1 кГц прямоугольного сигнала

Особенности осциллографа цифрового ADS-2071M:

  • 2 канала;
  • Полоса пропускания - 70 МГц;
  • Частота дискретизации - 500 Мвыб/с (250 Mвыб/с на канал);
  • Макс. память - 10 М на каждый канал;
  • Входной импеданс: 1 МОм;
  • Курсорные измерения;
  • 20 автоизмерения;
  • Матем. функции;
  • БПФ;
  • Интерполятор: линейный, Sin(x)/x;
  • Усреднение;
  • Пиковый детектор;
  • Хранение: 15 осциллограмм;
  • Покадровый регистратор (1000 кадров);
  • Интерфейс: USB-host, USB-device, LAN, RS-232;
  • Дисплей: 20 см, цветной, TFT, 800 х 600;
  • Вес: 1,82 кг;
  • Размеры: 340 x 155 x 70 мм.

Система запуска осциллографа цифрового ADS-2071M:

Параметр Значение
Диапазон уровня запуска Внутренний ±6 делений от центра экрана
EXT ±600 мВ
EXT/5 ±3 В
Погрешность уровня запуска (типичная)  Внутренний ±0.3 деления
EXT ±(40 мВ + 6% от утановл. значения)
EXT/5 ±(200mV +6% от утановл. значения)
Блокировка уровня запуска 100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное) Входной сигнал ≥50 Гц
Запуск по фронту наклон нарастающий, спадающий
чувствительность 0.3 деления
Запуск по длительности импульса условие запруска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 24 нс ~ 10 с
Запуск по видеосигналу система NTSC, PAL и SECAM
диапазон строк 1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 24 нс ~ 10 с
Поочередный запуск Режим запуск для канала CH1 Edge, Pulse, Video, Slope
Режим запуск для канала CH2 Edge, Pulse, Video, Slope

Основные технические харакетристики осциллографа цифрового ADS-2071M:

Параметр Значение
Дисплей
Тип дисплея  диагональ 8” , ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов 65536 цветов
Выход для компенсации пробника
Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное) Меандр 1 кГц
Интерфейс
Для связи с ПК USB2.0, LAN, RS-232
Сохранение USB
Модуль Годен/Негоден Встроенный
Питание
Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность
предохранитель 1 A, T тип, 250 В
Батарея питания (опция) 4000 мАч / 3.7 В
Массо-габаритные параметры
Габаритные размеры 340 мм × 155 мм × 70 мм (Д*В*Г)
Вес Около 1.82 кг
Габаритные размеры в упаковочной таре 220х110х430 мм
Вес в упаковочной таре 2,58 кг

Комплект поставки ADS-2071M

№ Наименование Количество
1. Осциллограф ADS-2071M 1
2. Осциллографические щупы 2
3. Кабель питания 1
4. Кабель USB 1
5. Носитель с программным обеспечением и руководством пользователя 1
6. Краткое руководство пользователя 1
