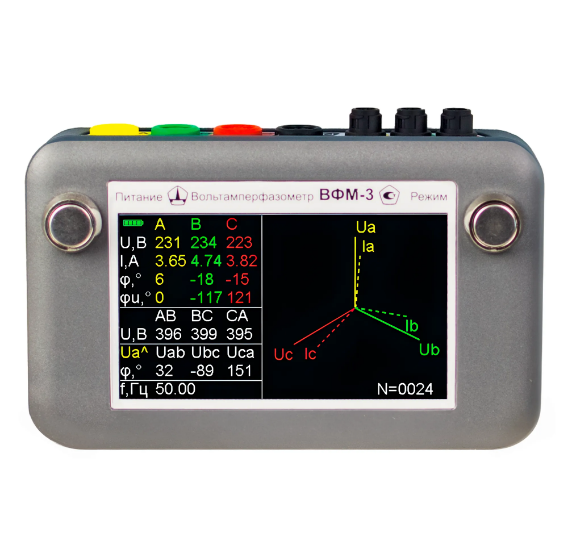

ВФМ-3 Трехфазный вольтамперфазометр
Модель: ВФМ-3
Гарантия: 18 мес.
Госреестр РФ: 58639-14
Поверка: включена в стоимость
Межповерочный интервал: 24 мес.
Бренд: Челэнергоприбор
Вольтамперфазометр ВФМ-3 предназначен для одновременного измерения действующего значения трех фазных и трех линейных напряжений, силы переменного тока в трех цепях с одновременным вычислением активной, реактивной и полной мощностей в цепи, измерения частоты, угла сдвига фаз между фазными и линейными напряжениями, между токами и напряжениями, а также вывода векторной диаграммы напряжений и токов в трехфазных системах.
Имеет встроенную функцию счетчика электроэнергии.
ВФМ-3 может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладке фазочувствительных схем релейной защиты, для проверки правильности подключения счетчиков электроэнергии.
Отличительные особенности прибора
Параметр | Значение |
Диапазон измерения | |
действующего значения напряжения переменного тока, В | 0...460.0 |
действующего значения силы переменного тока, А | 0...30.00 |
угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током, град | -180...+180 |
активной (реактивной) мощности, Вт (вар) | 0...13800 |
частоты напряжения и силы переменного тока, Гц | 45...65 |
Предел допускаемой относительной погрешности измерения | |
Действующего значения напряжения переменного тока | ± [0,2+0,01(Uк /Uи -1)]% |
Действующего значения силы переменного тока | ± [1+0,005(Iк /Iи -1)]% |
Частоты напряжения и силы переменного тока | ± 0,1% |
Предел допускаемой погрешности измерения угла сдвига фаз между напряжением и током (при напряжении не менее 30 В и силе тока не менее 100 мА), град |
± 1 |
Входное сопротивление каналов напряжения, MОм, не менее | 1 |
Максимальный диаметр провода, охватываемого клещами, мм | 8 |
Прибор определяет порядок чередования фаз в трехфазной системе | |
Связь с ПК | USB – интерфейс |
Питание от четырех аккумуляторов или элементов питания габарита АА | |
Время непрерывной работы от полностью заряженных аккумуляторов емкостью 2500 мАч | 8 часов |
Масса без принадлежностей, не более | 0,3 кг |
Масса с принадлежностями | 2.5 кг |
Габариты сумки для переноски, не более | 290х225х250 мм |
Прибор предназначен для эксплуатации в следующих условиях | |
температура окружающей среды | -20...+55 °С |
относительная влажность воздуха (без конденсации влаги), не более | 80 % при 25 °С |
атмосферное давление | 84...106,7 кПа |
Индикация измеренных значений – на экране жидкокристаллического цветного дисплея диагональю 4.3" разрешением 480х272 пиксел |
№ | Наименование | Количество |
1 | Вольтамперфазометр ВФМ-3 | 1 |
2 | Токовые клещи со шнуром для подключения | 3 |
3 | Щуп типа "крокодил" с проводами для измерения напряжения | 4 |
4 | Блок питания | 1 |
5 | Руководство по эксплуатации и паспорт | 1 |
6 | Сумка для переноски прибора и принадлежностей | 1 |
Артикул: | Фото: | Наименование: | Цена: | ||
1. | 308531 | ![]() | Удлиненный щуп типа «крокодил» длиной 125 мм (4шт.) | 14 640 Р | |
2. | 308533 | ![]() | Удлиненный щуп типа «пинцет» длиной 125 мм (4шт.) | 10 080 Р | |
3. | 308534 | ![]() | Удлиненный щуп типа «прокол» (4шт.) | 19 320 Р | |
4. | 308532 | ![]() | Штыревой щуп (4шт.) | 4 440 Р | |
5. | 308530 | ![]() | Щуп типа «крокодил» с шириной губок 4 мм (4шт.) | 6 240 Р | |
6. | 311552 | ![]() | Магнитные щупы 6,8 мм — для вольтамперфазометра ВФМ-3 | 14 640 Р |
